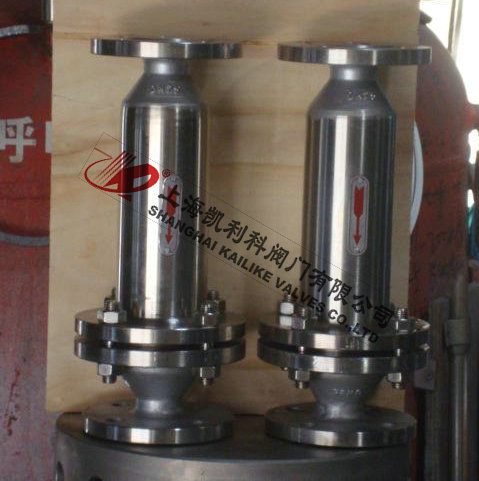

產品名稱：	乙炔管道阻火器	產品型號：	HF-4
公稱通徑：	DN20～DN100	功能作用：	阻火
公稱壓力：	1.6MPa～4.0MPa	連接方式：	法蘭、螺紋
適用溫度：	-80ºC～+350ºC	安裝位置：	乙炔管道
閥體材質：	碳鋼、不銹鋼、銅合金	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	乙炔、燃氣、氫氣、石油液化氣、可燃氣體等	生產廠家：	上海凱利科閥門有限公司

產品說明

HF-4乙炔管道阻火器是一種乙炔專用的回火器，采用特種銅合金和不銹鋼、碳鋼制作而成。它在乙炔管道中具有阻止火苗的特點。可有效地切斷火源，杜絕管道中燃爆事故的發生。在工業乙炔管道過程中，越來越顯示它的必要性與阻燃的優越性。

作用原理

HF-4乙炔管道阻火器的作用是防止外部火焰竄入存有易燃易爆氣體的設備、管道內或阻止火焰在設備、管道間蔓延。是應用火焰通過熱導體的狹小孔隙時，由于熱量損失而熄滅的原理設計制造。

性能特點

1、可以迅速阻斷火源，杜絕管道中燃爆事故的發生。
2、可以有效地防止乙炔管道閥門在突然開啟時易形成的“絕熱壓縮”，局部溫度驟升，成為著火能源。
3、可以防止在閥門前后壓差作用下，高速運動的物質微粒（如鐵銹、粉塵、焊渣等）與閥后管道摩擦、撞擊產生火花而成為著火能源。
4、連續13次阻爆性能試驗每次均能阻火。耐燒性能合格，耐燒試驗1小時無回火現象。
5、殼體水壓試驗合格。符合國家標準GB5908-86的要求。

阻火層

采用不銹鋼“N”形，雙層波紋帶為阻火芯件而且在芯件內部有一個十字結構的支架（或在表面壓上Y形架）借以增強芯件的牢靠性，避免芯件被點燃的介質所產生的爆炸壓力沖散。以此原理來設計三角形孔的高度阻止火焰的通過，再加上足夠的流道長度來吸收火焰的熱量，使其在芯件中熄滅，避免了氣體在芯件的另一端被復燃的可能性。

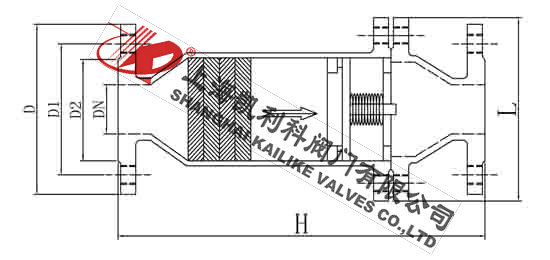

外形結構圖



主要外形尺寸

口徑	L	H	D	D1	D2
DN20	125	330	105	75	55
DN25	125	330	115	85	65
DN50	175	400	160	125	100
DN80	210	480	195	160	135
DN100	230	500	215	180	155

聲明：【HF-4乙炔管道阻火器】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的HF-4乙炔管道阻火器產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
